在微电子、光电子等高端领域，半导体增材膜的性能与其三维形貌及内部缺陷高度关联，表面粗糙度影响器件电学接触稳定性，孔隙、裂纹等缺陷则直接决定薄膜的机械强度与服役寿命。共聚焦显微镜凭借其高分辨率三维成像能力，成为揭示半导体增材膜微观形貌与内部缺陷的关键工具，为工艺优化与质量评估提供了可靠依据。下文，光子湾科技将从测量原理、参数优化、形貌分析、缺陷表征、技术特性及应用场景展开系统阐述。

共聚焦显微镜的测量原理

共聚焦显微镜的原理图

共聚焦显微镜以激光扫描与光学层切技术为核心，其工作机制为：将聚焦激光束逐点扫描样品表面，同时利用针孔滤波装置滤除非焦平面的杂散光信号，仅保留聚焦平面的有效光学信息。通过Z 轴位移台实现逐层移动，同步采集不同深度平面的二维清晰图像，最终经图像重构算法合成完整的三维形貌数据。该技术的垂直分辨率可达纳米级别，横向分辨率通常维持在0.1-0.2 μm，能够实现对增材薄膜的高精度三维形貌表征。

#Photonixbay.

共聚焦显微镜的参数设置与优化

参数配置需结合半导体增材膜的材料特性与检测目标动态调整：

激光波长的选择需依据材料光学特性，金属材料宜选用短波长（如405纳米）以提升分辨率，而透明材料则适合长波长（如633纳米）以降低散射干扰。

物镜选择方面，高倍物镜（如100×）适用于微米级孔隙、微裂纹等微观缺陷的精准检测；低倍物镜（如10×、20×）则更适合大范围表面起伏规律的分析。

扫描步长应根据薄膜表面粗糙度进行调整，通常设置在0.1–1微米之间，粗糙表面需采用更小步长以捕捉细微结构。

扫描速度需在高分辨率模式与检测效率之间取得平衡，确保数据质量满足分析需求。

#Photonixbay.

表面形貌分析

半导体的量测

基于三维拓扑图像，可量化表面粗糙度参数（如Ra、Rq、Sz），分析层间台阶高度与颗粒分布均匀性。截面分析功能支持提取任意位置的轮廓曲线，评估薄膜厚度一致性。针对多层增材结构，断层扫描能够逐层观察界面结合状态，有效识别层间分离或未熔合区域。

#Photonixbay.

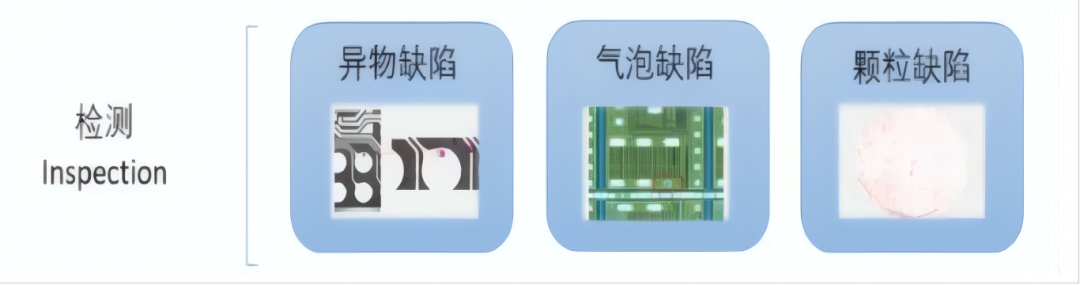

缺陷检测与表征

半导体的缺陷检测

共聚焦显微镜能够清晰识别多种典型缺陷：

孔隙与孔洞：在三维图像中呈现为暗色区域，可通过体积测量统计孔隙率及其分布；

表面裂纹：表现为线状凹陷结构，结合多角度截面分析可量化裂纹深度与走向；

层间缺陷：在断层图像中显示为界面反射率突变或信号中断，指示未熔合或分层现象；

球化现象：常见于金属增材工艺，表现为未完全熔化颗粒形成的球形凸起，可通过曲率分析与粒径统计关联工艺参数；

异物夹杂：呈现为反射率异常区域，需结合材料光学特性进行鉴别。

#Photonixbay.

共聚焦显微镜的技术优势

非破坏性检测：无需对样品进行切割、镀膜等预处理，避免损伤薄膜结构，可实现同一样品的多次观测；

三维定量分析：相较于传统二维显微镜，可提供高度、体积等三维参数，更贴合实际应用中对薄膜性能的评估需求；

复杂形貌适配性：对高陡度表面（如台阶结构）、透明薄膜等难表征样品具有良好适应性，成像稳定性高。

#Photonixbay.

共聚焦显微镜的应用场景

共聚焦显微镜技术广泛应用于增材制造工艺开发，如优化激光功率与扫描速度以降低表面缺陷；在质量控制环节用于在线检测薄膜孔隙率与粗糙度；在失效分析中可定位疲劳断裂起源或腐蚀起始点，追溯缺陷扩展路径。

综上，共聚焦显微镜凭借其高分辨率三维成像与精准定量分析能力，已成为半导体增材膜质量控制与工艺优化过程中的重要工具，不仅能够清晰揭示薄膜表面的微观形貌特征，更能有效识别孔隙、裂纹、层间分离等关键缺陷，为工艺参数的精细调整提供可靠依据。未来，光子湾科技共聚焦显微镜将进一步融合智能图像处理、自动化扫描与大数据分析技术，实现更高效的缺陷识别与成因追溯，助力高端半导体薄膜制造的质量提升。

#Photonixbay.

光子湾3D共聚焦显微镜

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。

超宽视野范围，高精细彩色图像观察

提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术

采用针孔共聚焦光学系统，高稳定性结构设计

提供调整位置、纠正、滤波、提取四大模块的数据处理功能

光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
