产品介绍

GT4798是一款音频耳机模拟开关，用于检测3.5毫米配件并通过外部控制模块切换SLEEVE和RING2引脚。GT4798的主要结构是一组单刀双掷开关，在SLEEVE和RING2引脚分别有对地的低阻抗MOSFET，电阻低至70mΩ，保证了极低的音频信号串扰。该芯片的接地MOSFET设计支持 FM 信号直通，使得在移动音频应用中，耳机接地线可作为FM天线使用。耳机通道的电阻为5Ω，总谐波失真为0.01%，在20KHz下通道间串扰为-110dB，极大提升了音频信号传输的稳定性。 GT4798采用WLCSP-9封装，工作温度范围为-40℃ ~ +85℃，适用于手机、平板电脑和笔记本电脑等场景中。

功能特性

电源电压：2.6V ~ 5.0V 静态电流：2μA MIC开关电阻：5Ω 接地MOSFET电阻：70mΩ 接地MOSFET带宽：100MHz PSRR：100dB@217Hz 通道间串扰：-110dB@20KHz 关断隔离度：-110dB@20KHz 总谐波失真：0.01%

产品优势

GT4798在差分端具有70mΩ极低的对地MOSFET电阻

接地MOSFET设计支持 FM 信号通过，可以作为天线使用，适用于多种场景

总谐波失真较低，具良好信号完整性

典型应用

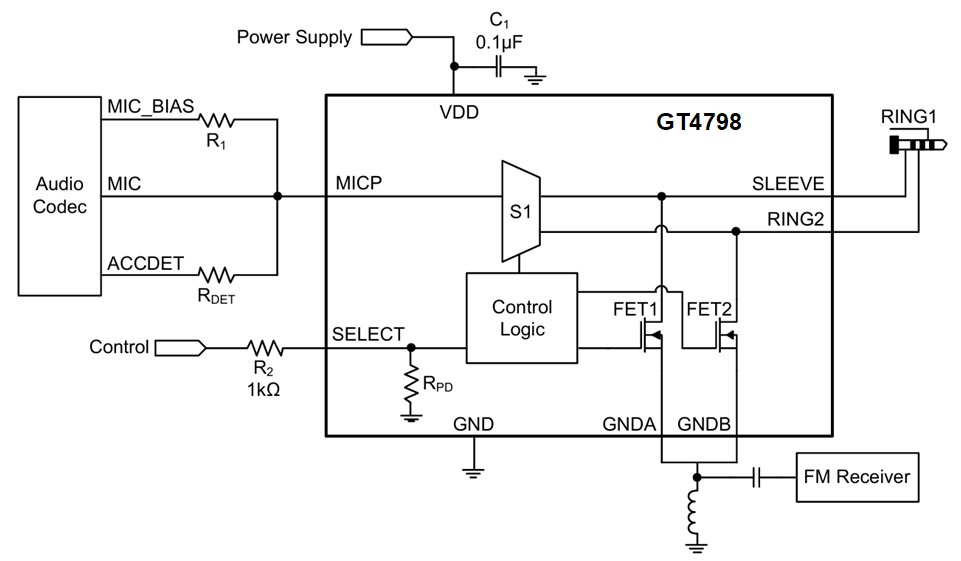

GT4798典型应用框图
